Servicios de fabricación y ensamblaje de placas de circuito impreso (PCBA) para drones resistentes a interferencias electromagnéticas (EMI)

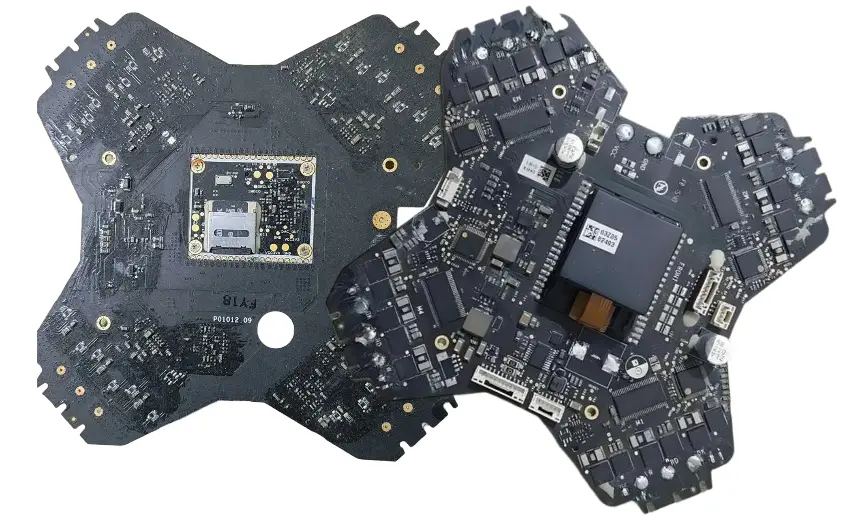

Una placa de circuito impreso (PCB) para drones resistente a las interferencias electromagnéticas (EMI) no es simplemente una placa con mejor blindaje. Es una plataforma de circuitos para vehículos aéreos no tripulados (UAV) diseñada para mantener la integridad de la señal, la estabilidad de la alimentación y la fiabilidad del sistema en condiciones de funcionamiento con interferencias eléctricas. En la electrónica moderna de drones, la resistencia a las EMI afecta al rendimiento de la comunicación, la estabilidad del GNSS, la consistencia de los sensores, la transmisión de vídeo y la fiabilidad general del control de vuelo.

Highleap Electronics ofrece servicios de fabricación y ensamblaje de PCB para drones resistentes a EMI para aplicaciones de UAV, brindando soporte a los clientes desde prototipos de ingeniería hasta producción repetida. Con soporte integrado para fabricación de PCB, PCBA, suministro de componentes y revisión del diseño para la fabricaciónHighleap ayuda a convertir los diseños de drones sensibles a las interferencias electromagnéticas en placas que son más fáciles de construir, ensamblar y escalar.

Lo que debe lograr una placa de circuito impreso (PCB) para drones resistente a interferencias electromagnéticas (EMI) en aplicaciones reales de vehículos aéreos no tripulados (UAV).

En la electrónica de drones, la resistencia a las interferencias electromagnéticas (EMI) se mide por el comportamiento estable del sistema, en lugar de por una única característica de diseño. Una placa de circuito impreso (PCB) para drones con buena resistencia a las EMI debe garantizar una comunicación nítida, una navegación fiable y un rendimiento repetible de los sensores cuando varios subsistemas están activos simultáneamente.

• Los circuitos GNSS y de posicionamiento deben permanecer estables mientras los motores, los ESC y las secciones de alimentación conmutada estén en funcionamiento.
• Los sistemas de telemetría, los enlaces de radiofrecuencia y los circuitos de transmisión de vídeo deben mantener la integridad de la señal bajo carga máxima del sistema.
• Las secciones de control de vuelo, IMU y señales mixtas deben estar protegidas contra el ruido eléctrico y las interferencias digitales de alta velocidad.
• La estructura de la placa de circuito impreso, la conexión a tierra, la configuración de las capas, la compatibilidad del blindaje y la calidad del ensamblaje deben funcionar conjuntamente como un único sistema.

Por este motivo, las placas de drones resistentes a las interferencias electromagnéticas suelen asociarse con una planificación de apilamiento más sólida, un mejor control de la impedancia, una conexión a tierra más rigurosa, regiones de enrutamiento más limpias y un soporte de fabricación que permita preservar la intención del diseño original durante la fabricación y el ensamblaje.

Requisitos de fabricación de PCB para placas de drones resistentes a EMI

En el caso de las placas de circuito impreso para drones resistentes a las interferencias electromagnéticas (EMI), la calidad de fabricación influye directamente en el comportamiento eléctrico. Incluso un diseño robusto puede perder rendimiento si el control de los materiales, la gestión de la impedancia, el equilibrio del cobre, el registro de las capas o las características relacionadas con el apantallamiento no se fabrican de forma consistente.

Los requisitos clave de fabricación suelen incluir:

• Impedancia controlada Para trazas de RF, alimentadores de antena, líneas de datos de alta velocidad y otras interconexiones sensibles a la EMI.
• Ejecución estable de apilamiento multicapa para favorecer rutas de retorno, planos de referencia y comportamiento de distribución de energía más limpios.
• Soporte para materiales de alta frecuencia y radiofrecuencia cuando el diseño requiere un rendimiento de señal superior al que puede proporcionar el FR-4 estándar.
• Fabricación compatible con blindaje para anillos de tierra, mediante cercas, regiones de soldadura de la carcasa de blindaje y estructuras de control EMI compartimentadas.
• Opciones rígidas, flexibles o rígido-flexibles donde la arquitectura del producto UAV requiere una reducción de peso, un embalaje más compacto o un enrutamiento interno más integrado.

La fabricación de este tipo de placa no se trata solo de si la PCB se puede construir. Se trata de si se puede construir con la consistencia suficiente para admitir el comportamiento de RF, la integridad de la alimentación, la precisión del ensamblaje y la repetibilidad a largo plazo en prototipos y lotes de producción. Highleap admite esto a través de Producción de PCB dedicada a drones y mas amplio capacidad de fabricación rígido-flexible.

Ensamblaje de PCB y soporte de ingeniería para componentes electrónicos de UAV sensibles a la interferencia electromagnética.

En los proyectos de drones sensibles a las interferencias electromagnéticas (EMI), el ensamblaje de la placa de circuito impreso (PCB) forma parte de la cadena de rendimiento eléctrico. La precisión en la colocación, la calidad de la soldadura, el abastecimiento de componentes, la estrategia de pruebas y la revisión de la capacidad de fabricación pueden influir en si el producto final funciona como el diseño original.

Por eso, los proyectos de PCB para drones resistentes a la EMI a menudo se benefician del ensamblaje de PCB integrado y del soporte de ingeniería, que incluye:

• Revisión de DFM, DFA y DFT para reducir el riesgo de fabricación antes de la primera producción.
• Diseño de PCB y soporte relacionado con la impedancia para diseños que requieren un comportamiento de interconexión controlado.
• PCBA llave en mano o parcial Para clientes que necesitan que un único proveedor se encargue de la fabricación, el aprovisionamiento y el montaje.
• Pruebas funcionales e inspección para mejorar la consistencia en la fabricación de los componentes electrónicos de los vehículos aéreos no tripulados.
• Capacidad de ensamblaje de paso fino y tecnología mixta para placas de control y comunicación de drones de alta densidad.

El ensamblaje integrado es especialmente valioso cuando la placa incluye módulos de RF, matrices de sensores, estructuras de interconexión compactas o secciones rígido-flexibles que requieren una coordinación de procesos más estricta. Un proveedor que maneja la fabricación y el PCBA juntos generalmente puede reducir las brechas de comunicación, acortar los ciclos de respuesta y mejorar el control del proyecto durante los cambios de ingeniería. Para proyectos que incluyen estructuras de interconexión ligeras, Highleap también ofrece Soporte para el ensamblaje de PCB flexibles.

Validación de prototipos y producción en volumen para proyectos de placas de circuito impreso (PCB) resistentes a interferencias electromagnéticas (EMI) para drones.

Los programas de diseño de placas de circuito impreso (PCB) para drones resistentes a la interferencia electromagnética (EMI) rara vez se limitan a una sola muestra. La mayoría avanza a través de múltiples etapas, incluyendo prototipos de ingeniería, validación, producción piloto y fabricación en serie. La capacidad de gestionar todo este proceso es fundamental, ya que los problemas relacionados con la EMI suelen descubrirse y corregirse durante las pruebas de hardware reales.

Un flujo de producción sólido para este tipo de proyecto debería respaldar lo siguiente:

• Fabricación y montaje rápidos de prototipos para la validación temprana de la conexión a tierra, el comportamiento de RF, el blindaje y la integridad de la señal.
• Construcciones piloto que confirmen si el diseño se mantiene estable al pasar de la fase de desarrollo a la de fabricación en serie.
• Continuidad de la producción para que el rendimiento de EMI validado no se pierda cuando aumente el volumen de pedidos.
• Coordinación de la cadena de suministro para la adquisición, la planificación y la entrega en programas recurrentes de vehículos aéreos no tripulados (UAV).

Para las empresas de drones, esta es una de las ventajas más prácticas de trabajar con un socio de fabricación integral. Reduce el cambio de proveedores, acorta los ciclos de iteración y ayuda a mantener alineados la fabricación, el ensamblaje y la logística a medida que el proyecto crece. Los archivos y requisitos del proyecto se pueden enviar a través de portal de cotizaciones para su revisión y planificación de la producción.

¿Por qué Highleap Electronics es un socio de fabricación sólido para programas de PCB para drones resistentes a la interferencia electromagnética?

Highleap Electronics se posiciona como un proveedor integral de fabricación electrónica, ofreciendo soporte para la fabricación de PCB, el suministro de componentes, el ensamblaje de PCB y flujos de trabajo EMS más amplios. Para proyectos de PCB para drones resistentes a interferencias electromagnéticas (EMI), esto crea una estructura de suministro más práctica que separar la fabricación, el ensamblaje y el suministro entre múltiples proveedores.

Las ventajas de Highleap para este tipo de proyecto incluyen:

• Servicio de ventanilla única Abarca la fabricación de PCB, el ensamblaje de PCB, el abastecimiento y la coordinación de la producción.
• Soporte relacionado con la ingeniería incluyendo capacidades de DFM, DFA, DFT y control de impedancia.
• Flexibilidad tipo tablero en PCB rígidas, PCB flexibles, PCB rígido-flexibles, PCB de alta frecuencia y estructuras relacionadas con RF.
• Flexibilidad de producción Desde prototipos y producciones de bajo volumen hasta fabricación en serie y a gran escala.
• Relevancia de la aplicación a través de páginas de servicio dedicadas a los vehículos aéreos no tripulados y contenido relacionado con la fabricación de drones.

Para los clientes que desarrollan electrónica para UAV sensibles a EMI, esto significa una mejor coordinación entre la intención del diseño y la ejecución de la fabricación, menos puntos de transferencia del proyecto y una ruta más escalable desde la verificación del prototipo hasta el suministro de producción. Puede explorar Highleap soluciones de fabricación de drones de misión crítica Opciones de tableros rígido-flexibles para plataformas de vehículos aéreos no tripulados (UAV). para obtener asistencia más específica para la aplicación.

Preguntas Frecuentes

¿Qué es una placa de circuito impreso (PCB) para drones resistente a la interferencia electromagnética (EMI)?
Una placa de circuito impreso (PCB) para drones resistente a interferencias electromagnéticas (EMI) es una placa de circuito para vehículos aéreos no tripulados (UAV) diseñada y fabricada para mantener un rendimiento eléctrico estable en presencia de interferencias radiadas y conducidas. Generalmente, se basa en un apilamiento controlado, una conexión a tierra limpia, control de impedancia, estructuras compatibles con el blindaje y procesos de fabricación y ensamblaje estables.

¿Por qué es importante la calidad de fabricación de las placas de circuito impreso (PCB) para las placas de drones resistentes a la interferencia electromagnética (EMI)?
El rendimiento de la EMI depende no solo del esquema y la disposición, sino también de la precisión con la que se fabrica la placa. Las variaciones en la configuración de capas, la impedancia, el equilibrio del cobre, el registro de capas o la calidad del ensamblaje pueden afectar directamente la integridad de la señal y el comportamiento de RF.

¿Los proyectos de PCB para drones resistentes a EMI suelen necesitar soporte para el ensamblaje de PCB?
Sí. Muchas de estas placas incluyen módulos de RF, diseños compactos, circuitos de señal mixta o componentes de paso fino. El ensamblaje integrado de placas de circuito impreso (PCBA) ayuda a mejorar la coordinación entre la fabricación, el suministro, el ensamblaje y las pruebas.

¿Puede un único proveedor ofrecer soporte para la creación de prototipos y la producción de placas para UAV resistentes a la interferencia electromagnética?
Sí. Este suele ser el modelo preferido porque ayuda a preservar el rendimiento validado a medida que el proyecto pasa de las fases de ingeniería a la producción en serie, al tiempo que simplifica la gestión de la cadena de suministro.

¿Highleap Electronics es compatible con placas de circuito impreso (PCB) rígidas, flexibles y rígido-flexibles para drones?
Sí. Highleap admite múltiples estructuras de PCB, incluidas PCB rígidas, PCB flexibles y PCB rígido-flexibles, lo que resulta útil para productos UAV con diferentes requisitos de embalaje, peso y enrutamiento.

Highleap Electronics ofrece servicios de fabricación y ensamblaje de PCB resistentes a EMI para la electrónica de UAV que requieren un rendimiento estable, un control de producción más preciso y un proceso más eficiente desde la validación del prototipo hasta la producción en serie. Para proyectos que combinan sensibilidad a EMI con mayores exigencias de ensamblaje y suministro, el soporte integral en la fabricación de PCB, el ensamblaje de PCBA y la coordinación de la cadena de suministro puede ofrecer mejores resultados a largo plazo.
