Rogers TMM社によるフィルター、アンプ、カプラ向けマイクロ波基板製造

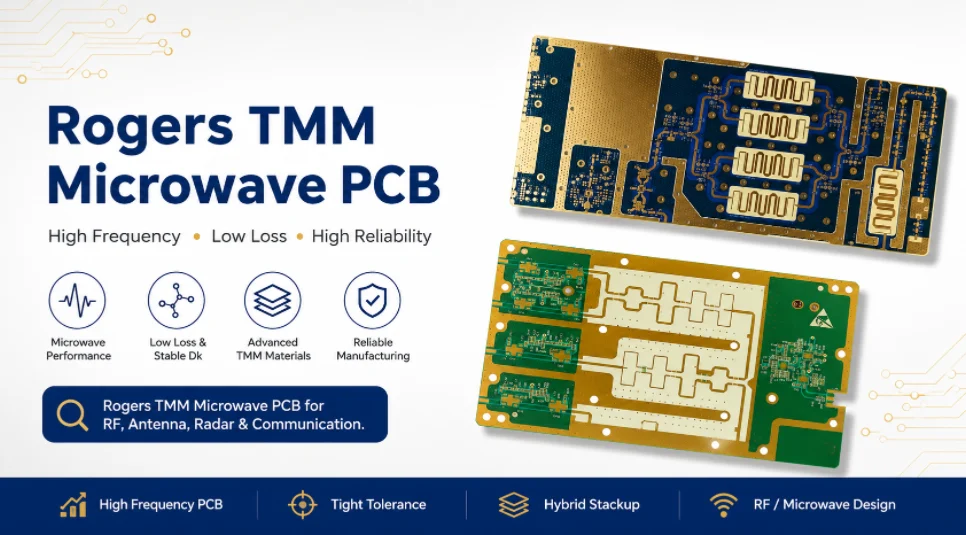

A Rogers TMM 電子レンジ用基板 これは、フィルタ、カプラ、共振器、パワーアンプ、低雑音アンプ、レーダーモジュール、衛星通信ハードウェア、精密マイクロ波アセンブリ向けに、Rogers TMM熱硬化性マイクロ波ラミネートをベースに構築された高周波回路基板です。マイクロ波周波数では、PCB基板、銅プロファイル、表面仕上げ、ビア遷移、接地が回路の一部となります。通常、探究者は、シミュレーションされたRF応答を損なうことなく、TMMグレードの選択、損失の制御、スタックアップの製造、および基板の見積もりを行う方法という実際的な問題を解決しようとしています。

このページでは、マイクロ波回路の製造と設計に焦点を当てています。一般的なRF伝送線路のルールについては、 Rogers TMM RF PCBページ材料グレードデータは、 Rogers TMM高周波PCBガイド穴あけ、ルーティング、メッキ、表面仕上げなどの製造の詳細については、 TMM PCB製造プロセスページ.

Rogers TMM社による高周波回路向けマイクロ波基板製造

マイクロ波基板の製造は、一般的なRF基板の製造よりもなぜより繊細な工程を必要とするのでしょうか？

マイクロ波回路は、物理的な寸法が波長のかなりの割合を占める領域で動作します。ビアスタブの短絡、コネクタパッド、銅箔の仕上げ、曲がり、ギャップ、またはメッキされたエッジは、反射損失と挿入損失を変化させる可能性があります。フィルタは中心周波数をずらす可能性があります。カプラは結合の平坦性を失う可能性があります。接地経路のインダクタンスが低い場合、パワーアンプは不安定になる可能性があります。したがって、製造者は電磁モデルで想定されている形状と積層構造を維持する必要があります。

Rogers TMMで一般的に構築されるマイクロ波回路はどれですか？

代表的な回路としては、マイクロストリップフィルタ、インターデジタルフィルタ、ヘアピンフィルタ、分岐線カプラ、方向性結合器、ウィルキンソン分配器、ハイブリッドカプラ、低雑音増幅器基板、電力増幅器基板、インピーダンス変換器、共振器、発振器基板、レーダーフロントエンド基板、衛星通信モジュールなどが挙げられます。これらの回路において、安定した誘電率（Dk）、低損失、良好な熱特性、堅牢な取り扱い、そして信頼性の高いスルーホールめっきが必要な場合に、TMMが選択されます。

Rogers TMMはPTFEやRO4350Bと比較してどのような位置づけになるのでしょうか？

純粋なPTFEラミネートは誘電損失を低減できますが、柔らかいため、より特殊な加工が必要となる場合が多いです。RO4350Bはコスト効率が高く、主流のRF用途で広く使用されていますが、誘電率（Dk）、損失、熱膨張係数（CTE）、グレード範囲が異なります。TMMは、低損失、剛性の高い熱硬化性樹脂特性、高誘電率オプション、銅との膨張率のマッチングなど、中間的な位置づけにあります。必ずしも最も安価または最も損失の低い材料というわけではなく、電気的、機械的、製造上のバランスが製品に適合する場合に選択されます。

ロジャースTMMマイクロ波材料の回路機能による選定

マイクロ波材料の選定は、単一の誘電率（Dk）値ではなく、回路の機能に基づいて行うべきです。広帯域遷移部や給電部では、低い誘電率が望ましい場合があります。小型共振器では、高い誘電率が必要となる場合があります。熱にさらされるフィルタでは、温度安定性が優先される場合があります。パワーアンプでは、熱伝導率と確実な接地が求められる場合があります。以下の表は、TMMグレードと一般的なマイクロ波用途との対応関係を示しています。

電子レンジ用フィルターに最適なTMMグレードはどれですか？

小型フィルタや共振器の場合、TMM6、TMM10、TMM10i、TMM13iは、誘電率（Dk）が高いほど共振器のサイズを小さくできるため、よく検討されます。より広い帯域のフィルタや、より広い配線幅と低い許容誤差が求められる構造の場合は、TMM3またはTMM4の方が適している場合があります。適切な選択は、中心周波数、帯域幅、無負荷Q値、レイアウト面積、結合ギャップ、製造公差、および想定される温度範囲によって異なります。

マイクロ波パワーアンプに最適なTMMグレードはどれですか？

パワーアンプ基板では、通常、インピーダンスの安定性、放熱性、低インダクタンス接地、および組み立ての信頼性が重視されます。TMM3、TMM4、またはTMM6は、配線幅を実用的な範囲に抑えつつ広帯域マッチングが必要な場合によく用いられます。高誘電率TMMは、コンパクトなマッチングや特殊なモジュール形状に使用できますが、配線幅の狭さと電界集中度の増加については慎重に検討する必要があります。

Rogers TMMにおけるマイクロ波PCB挿入損失バジェット

TMMマイクロ波基板における挿入損失の原因は何ですか？

挿入損失は、誘電損失、導体損失、放射/漏洩損失、および不連続損失の合計です。誘電損失はTMMの誘電正接に起因し、周波数と配線長とともに増加します。導体損失は、銅の粗さ、銅の厚さ、表面仕上げ、および配線幅に起因します。放射損失は、開放構造、不十分なシールド、および不連続性に起因します。不連続損失は、分岐、曲がり、ビア、テーパー、パッド、および基準面の変化に起因します。

低損失TMMを使用した場合でも、導体損失が支配的になるのはなぜですか？

マイクロ波周波数では、電流は導体表面付近を流れます。銅箔の表面が粗いと実効経路長が長くなり、ニッケルを含む表面処理は抵抗を増加させる可能性があります。同じラミネート材を使用していても、狭い高誘電率（Dk）配線の方が、広い低誘電率（Dk）配線よりも導体損失が大きくなる場合があります。そのため、マイクロ波基板のレビューでは、DkとDfだけでなく、銅箔と表面処理も評価対象に含めるべきです。

損失は​​どのように検証されるべきか？

試作品の場合、製品回路と同じ配線タイプ、銅箔、表面仕上げ、誘電体を使用した挿入損失測定用サンプルを用意してください。必要に応じて、製品仕様のコネクタとデエンベディングプランを用いて測定してください。測定された損失が予想よりも高い場合は、誘電損失、導体表面粗さ、表面仕上げの劣化、起動時のリターンロス、ビア遷移損失、放射損失など、原因を特定してください。体系的な測定を行うことで、不要な材料変更を防ぐことができます。

Rogers TMMマイクロ波PCB用マイクロストリップ、ストリップライン、およびGCPW構造

マイクロストリップ線路は、マイクロ波回路においてどのような場合に許容されるのか？

マイクロストリップは、アクセス性、チューニング、部品実装が重要であり、放射を制御できる場合に許容されます。フィルタ、整合回路、カプラなどでよく用いられます。高周波では、マイクロストリップの不連続性をモデル化する必要があります。ソルダーマスク、めっき厚、および近傍の金属筐体は電界環境を変化させるため、無視してはなりません。

マイクロ波絶縁にストリップラインを使用すべきなのはどのような場合ですか？

ストリップラインは、回路を基板の他の部分や筐体から遮蔽する必要がある場合に有効です。放射を低減し、クロストーク制御を改善できます。ただし、製造工程が複雑になり、調整のためのアクセスが制限されるという欠点があります。また、ストリップラインは基板内部に埋め込まれているため、製造後に調整することができず、積層板の厚さや位置合わせに対する責任が大きくなります。

マイクロ波モジュールにおいてGCPWが一般的に用いられるのはなぜですか？

GCPWは、コンポーネントへのアクセス性を維持しながら、外層に電界を閉じ込める技術です。コネクタの立ち上げ、高密度モジュール、ミリ波トランジションなどに広く用いられています。サイドグランドギャップ、ビアフェンス、グランドの連続性は非常に重要です。ビアフェンスが欠落していたり​​、不整合があったりすると、共振が発生し、リターンロスが悪化する可能性があります。

Rogers TMMマイクロ波フィルタおよびカプラPCB設計

マイクロ波フィルターはなぜTMMの誘電率（Dk）とエッチング耐性に敏感なのでしょうか？

フィルタの周波数特性は、共振器の長さ、結合ギャップ、誘電率、導体損失に依存します。実際の誘電率（Dk）がモデル値と異なると、中心周波数がずれます。ギャップが広すぎたり狭すぎたりすると、帯域幅とリップルが変化します。銅または表面仕上げの損失が大きすぎると、挿入損失が増加し、Q値が低下します。TMMは誘電率（Dk）を制御することでこれを助けますが、最終的な特性は依然として製造技術に依存します。

結合線路のギャップは、製造工程においてどのように処理すべきでしょうか？

結合線路フィルタやカプラでは、狭いギャップがよく用いられます。これらのギャップは、図面上で重要な寸法として明記する必要があります。製造業者は、最小ギャップ許容値、エッチング補正、および検査方法を検討すべきです。ギャップが製造限界に近い場合は、脆弱な形状を無理に製造するのではなく、誘電体の厚さ、誘電率（Dk）、またはトポロジーを調整する必要があるかもしれません。

TMMは一部のマイクロ波モジュールにおいてアルミナの代替となり得るか？

ロジャース社は、TMM10とTMM10iを、一部の用途においてアルミナ基板の代替候補として位置付けています。その理由は、高い誘電率（Dk）、剛性の高い熱硬化性樹脂としての特性、そしてPCBのような加工性を兼ね備えているからです。ただし、これは万能な代替品ではありません。アルミナは依然として非常に高い熱伝導率とセラミック特有の利点を有しています。TMMは、PCB製造、めっき穴、そして容易な基板統合といった条件を満たしつつ、コンパクトで高い誘電率特性を実現したい設計において検討されます。

Rogers TMMパワーアンプのPCBレイアウトと熱設計

TMMパワーアンプのプリント基板において最も重要なことは何ですか？

パワーアンプ基板には、制御された入出力インピーダンス、低インダクタンスの接地、放熱性、安定したバイアス配線、そして信頼性の高い組み立てが必要です。RF整合回路はデバイスの近くに配置し、適切な誘電体上に構築する必要があります。パッケージの下および周囲の接地ビアは、インダクタンスを低減し、熱の流れをスムーズにするために十分な密度が必要です。銅箔面積、サーマルビア、および実装方法は、デバイスのデータシートとシステムの放熱経路に適合している必要があります。

TMMはどのようにして熱安定性を向上させるのでしょうか？

TMMは、従来のPTFEベースのラミネート材に比べて誘電率の温度係数が低く、熱伝導率が優れています。基板が温まっても、誘電率が大きく変化する材料に比べて、電気的長さと整合がより安定しています。温度特性は、広い環境範囲で動作するアンプ、発振器、フィルタにとって特に重要です。詳細については、 Rogers TMM 温度安定性PCBページ.

どのような製造上のミスがPAシステムの安定性に影響を与えるのか？

よくあるミスとしては、グランドビアの疎な配置、長いデカップリングループ、制御されていない起動形状、RFラインへのソルダーマスクの侵入、不適切な表面処理、ビアの熱めっき不良、シミュレーション後の誘電体厚さの変更などが挙げられます。これらの問題は、ゲインの低下、損失の増加、発振の発生、または熱信頼性の問題を引き起こす可能性があります。

マイクロ波コネクタの起動、ビア遷移、および接地

コネクタの発売にはなぜ特別な審査が必要なのですか？

コネクタの起動部は、同軸モードとPCB伝送線路モード間の遷移部です。パッドサイズ、グランドビアの配置、基準面クリアランス、はんだ量、および表面仕上げはすべて、反射損失に影響します。2GHzで動作する起動部が、18GHzや40GHzでは許容できない場合があります。起動部は、選択したコネクタとTMMスタックアップに対して、モデル化するか、実績のあるフットプリントに基づいて設計する必要があります。

バックドリルはどのような場合に必要となるのか？

バックドリル加工は、共振を起こしてマイクロ波性能を低下させる可能性のある未使用のビアスタブを除去する加工です。ビアスタブの長さが動作帯域に対して電気的に重要な場合、かつ機械的な積層構造が許容する場合に適用する必要があります。バックドリル加工はコストと許容誤差の要件を増加させるため、デフォルト設定としてではなく、実際の性能要件に基づいて指定すべきです。

接地はどのように設計すべきか？

マイクロ波の接地には、短い電流ループ、連続した基準面、GCPW周囲のビアステッチング、コネクタ周囲の強力な接地、および低インダクタンスのデバイス接地が必要です。接地は回路の一部であり、配線後に埋め込むパターンではありません。接地不良は、リターンロス、クロストーク、ゲインリップル、PAの不安定性、または放射として現れます。

Rogers TMMマイクロ波基板の製造制御

製作図面の要件

製造図面には、RF性能、製造性、および検査に直接影響を与える項目を明記する必要があります。主な要件には、Rogers TMMグレード、誘電体厚さ、積層構造、完成基板厚さ、銅重量、表面仕上げ、ソルダーマスクの制限、制御インピーダンス、重要寸法、合格クラス、試験要件、およびクーポン要件が含まれます。

マイクロ波フィルタ、カプラ、共振器については、重要な共振器長、結合ギャップ、および接地クリアランスを明確に表示する必要があります。アンテナ基板については、パッチ寸法、給電形状、エッジクリアランス、およびソルダーマスクのキープアウトを指定する必要があります。パワーアンプ基板については、熱ビアアレイ、露出銅、接地パッド、および放熱領域を定義する必要があります。コネクタの配線については、コネクタの種類、配線フットプリント、基準面条件、および接地ビアパターンを図面に表示する必要があります。

「高周波材料」や「標準仕上げ」といった曖昧な表記は、見積もりや製造上のリスクを生み出す可能性があります。Rogers TMMマイクロ波基板の図面では、エンジニアリング、CAM、製造、検査の各チームが同じ製造条件に従うことができるよう、測定可能な要件を使用する必要があります。

生産管理用プロトタイプデータ

試作結果は、管理された量産改訂に反映させる必要があります。挿入損失が予想よりも高い場合は、Rogers TMMグレードを変更する前に、銅プロファイル、表面仕上げ、配線幅、ソルダーマスクの状態、コネクタの起動損失をレビューする必要があります。周波数が変動する場合は、誘電体の厚さ、設計上のDk値の仮定、エッチング長、カップリングギャップ、基板の厚さをレビューする必要があります。反射損失が不良の場合は、起動形状、ビアの遷移、グランドビアの配置、基準面の連続性を確認する必要があります。

原因が確認されたら、製造パッケージは改訂されたガーバー、承認されたスタックアップ、測定されたインピーダンスデータ、および修正された製造メモで更新する必要があります。再注文は、非公式なプロトタイプのコメントではなく、同じ管理された改訂に従う必要があります。プロトタイプから製造へのワークフローについては、以下で説明します。 Rogers TMM PCBプロトタイプガイド.

Rogers TMMビルド向け電子レンジ基板見積もりチェックリスト

正確な見積もりに必要なエンジニアリングデータ

Rogers TMMのマイクロ波基板の見積もりは、基板サイズや層数だけでなく、完全なエンジニアリングデータに基づいて作成されるべきです。見積依頼書には、RF機能、材料要件、積層構造、製造ファイル、インピーダンス目標値、表面仕上げ要件、テスト計画、数量、および組立要件を明確に記載する必要があります。

• 動作周波数範囲およびRF機能（アンテナ、フィルタ、カプラ、パワーアンプ、給電ネットワーク、テスト治具など）。
• ガーバーファイル、ODB++ファイル、またはIPC-2581ファイル、ドリルデータ、および製作図面。
• Rogers社のTMMグレード、誘電体厚さ、および完成基板の厚さ。
• ハイブリッド構造における層構成、銅箔重量、基準面、および接合材料。
• マイクロストリップ線路、ストリップライン線路、接地型コプレーナ導波管などの伝送線路型。
• 制御インピーダンス目標値、許容誤差、および試験片要件。
• フィルタ、カプラ、共振器、アンテナ領域、コネクタ接続部の重要な寸法。
• 表面仕上げ、銅箔形状の好み、およびソルダーマスクの制約。
• RF接地ビア、ビアフェンス、サーマルビアアレイなど、ビアに関する要件。
• インピーダンスレポート、断面図、材料証明書、適合証明書などの試験および文書化要件。
• 数量、納期目標、試作品または量産状況、および組立サポートが必要な場合はPCBAの要件。

価格とスケジュールに関する要因

最終的な見積もりは、ロジャースTMMグレード、材料の入手可能性、誘電体の厚さ、パネルの利用率、層数、ハイブリッド構造、銅プロファイル、表面仕上げ、穴あけの複雑さ、ビア密度、インピーダンス試験、クーポン要件、ドキュメントレベル、注文数量、およびリードタイムによって異なります。

レビュー後の価格変更を避けるため、RFQでは固定要件と柔軟なオプションを分けて記載する必要があります。Rogers TMMグレード、表面仕上げ、インピーダンスレポート、またはマイクロセクションが必須の場合は、見積もり前に明記する必要があります。コスト計画と見積もり変数については、以下を参照してください。 Rogers TMM PCB価格ガイド.
