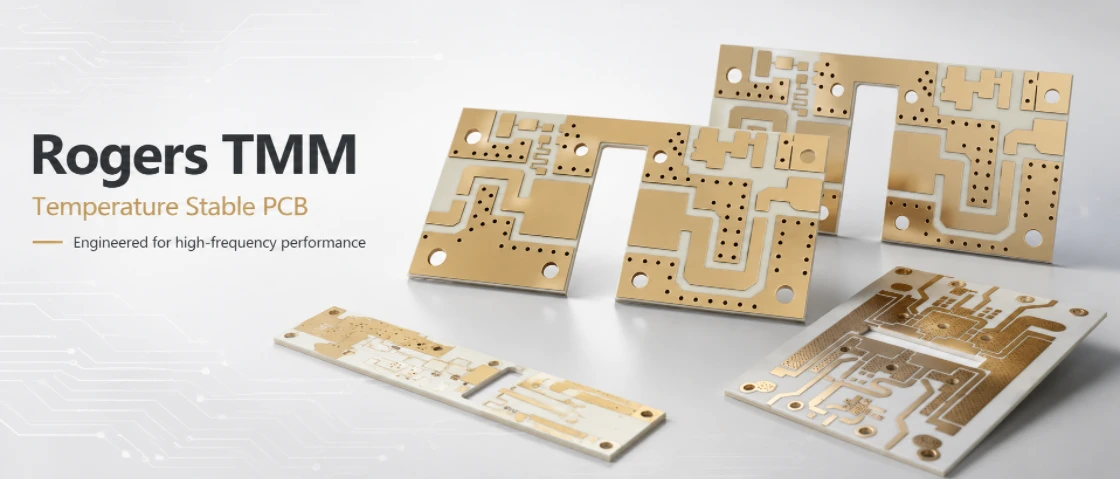

Rogers TMM 温度稳定型 PCB：Dk 稳定性、CTE 匹配和射频可靠性

A Rogers TMM 温度稳定型 PCB 当高频电路需要在高温、低温和循环环境下保持可预测的电气性能和机械可靠性时，就需要使用这种材料。在射频和微波产品中，温度稳定性并非次要的材料特性。它会影响阻抗、相长、谐振频率、镀通孔可靠性、组装良率和长期现场性能。

Rogers TMM层压板是陶瓷填充的热固性微波材料，专为高可靠性带状线和微带线应用而设计。该系列产品兼具宽广的介电常数范围、低介电常数热系数、与铜匹配的热膨胀系数以及在PCB制造过程中良好的尺寸稳定性。这使得TMM成为雷达模块、天线系统、卫星通信电子设备、航空航天射频硬件、微波滤波器、功率放大器板以及其他普通FR-4或控制不佳的射频层压板无法提供足够热稳定性的电路的理想选择。

本指南从制造和工程的角度重新定义了选型逻辑。它不再将温度稳定性简单地视为材料标签，而是解释了如何将Dk漂移、TCDk、CTE、过孔可靠性、热路径、制造控制和认证数据转化为实际的PCB规格。

Rogers TMM 温度稳定型 PCB 概述

使用 Rogers TMM 的目的不仅在于制造低损耗射频电路板，其主要目的是降低高频 PCB 在不同温度工作时出现的电气和机械方面的综合不确定性。一款优秀的 TMM PCB 应在保持射频响应接近设计目标的同时，还能经受住钻孔、电镀、无铅组装、热循环和现场环境的考验。

工作温度下的电气稳定性

在射频设计中，基板的介电常数直接影响传输线的阻抗、有效波长、相位延迟和谐振特性。当介电常数随温度变化时，室温下调谐的传输线在冷热拐点处可能会发生偏移。对于宽带数字电路板而言，这种偏移或许可以接受；但对于窄带微波滤波器、相位匹配馈电网络或贴片天线而言，同样的偏移会导致电路超出其可用范围。

罗杰斯TMM材料之所以被选中，是因为与许多通用材料相比，其介电常数的热系数较低。这有助于工程师在更宽的温度范围内保持频率响应、阻抗匹配和相位一致性。然而，介电常数漂移并非为零，每种TMM材料都有其自身的漂移值和方向。正确的做法是将介电常数热系数纳入容差范围，而不是假设材料会自动消除所有热漂移。

机械稳定性和镀层孔可靠性

温度稳定性PCB的性能也取决于其机械性能。即使电路具有稳定的介电常数（Dk），如果过孔筒开裂、焊盘翘起或铜结构在反复加热和冷却过程中受到应力，电路仍然可能失效。Rogers TMM的优势在于其热膨胀系数与铜非常匹配，这有助于形成可靠的镀通孔，并降低铜层和介电层之间的应力。

这一点对于射频电路板尤为重要，因为过孔不仅仅是互连线。它们通常是射频结构的一部分：接地过孔、过孔栅、腔体壁、散热过孔阵列和镀层安装孔都会影响射频性能。如果过孔开口或出现间歇性故障，则可能表现为增益不稳定、回波损耗降低、滤波器响应偏移或接地完全失效。

作为材料选择一部分的制造稳定性

即使是温度稳定的Rogers TMM PCB，也需要严格控制的制造工艺。材料等级、层压板厚度、铜箔重量、钻孔参数、电镀厚度、去污质量、蚀刻容差、叠层对称性和表面光洁度都会影响最终结果。TMM材料可以使用常见的PCB减材制造工艺进行加工，但由于其陶瓷填充的特性，需要特别注意刀具磨损和孔壁质量。

因此，专业的TMM PCB规范不应止步于“使用Rogers TMM”。它还应明确定义应用所需的材料等级、介质层厚度、成品铜层、阻抗控制、孔结构、长宽比、热循环要求、微观截面要求以及文档级别。

Rogers TMM 材料系列和等级选择

Rogers TMM系列产品包含多种介电常数选项，使设计人员能够平衡线宽、电路尺寸、损耗、耦合、可制造性和热性能。选择等级时，应根据完整的射频要求，而不仅仅是看介电常数（Dk）值。

低介电常数等级，适用于更宽的射频几何结构

当设计需要更宽的传输线、更宽松的制造几何形状或无需极致小型化的天线尺寸时，TMM3 和 TMM4 就非常有用。更宽的射频走线更容易蚀刻，且能降低对微小尺寸误差的敏感性。如果电路板有足够的可用面积，且设计人员希望在不采用极窄导体或极小耦合间隙的情况下获得稳定的高频性能，那么这些等级的材料通常很有吸引力。

用于紧凑型微波炉布局的高介电常数等级

TMM10、TMM10i 和 TMM13i 支持更小的谐振器、更短的线路长度和更紧凑的射频布局。这在微波滤波器、小型化天线单元、耦合器、匹配网络和高密度射频模块中至关重要。但缺点是，高介电常数 (Dk) 设计对材料公差、蚀刻公差和温度相关的频率偏移更为敏感。几何尺寸越小、带宽越窄，对实际材料数据和制造公差进行建模就越重要。

流程知识、设计知识和采购准确性

射频工程师和采购团队应区分工艺介电常数 (Dk) 和设计介电常数 (Dk)。工艺介电常数通常用于层压板质量控制和比较，而设计介电常数旨在支持相关频率范围和结构下的电路建模。报价请求应明确指定 Rogers TMM 的具体等级和介质厚度，工程文档应注明仿真中使用的介电常数 (Dk) 值。混淆等级名称或使用通用的“TMM PCB”描述会导致叠层错误、阻抗错误，最终导致射频电路构建失败。

Dk漂移、TCDk和射频电路稳定性

介电常数漂移是选择罗杰斯TMM温度稳定型PCB的最重要原因之一。相关的材料参数是介电常数热系数TCDk。TCDk描述了介电常数随温度的变化情况。这种变化对阻抗、相位、波长和谐振频率等参数都有实际影响。

TCDk 方向和电路偏移

TCDk 的符号很重要。正的 TCDk 值表示介电常数 Dk 随温度升高而增大，而负的 TCDk 值表示介电常数 Dk 随温度升高而减小。在许多谐振射频结构中，较高的有效介电常数 Dk 往往会缩短波长，并可能使谐振频率降低；较低的有效介电常数 Dk 则会使响应向相反的方向移动。这种关系不能替代电磁仿真，但有助于理解为什么相同的温度曲线会对不同的 TMM 等级产生不同的影响。

例如，TMM4 的 TCDk 值略为正值，而 TMM6 的 TCDk 值略为负值。TMM10 和 TMM10i 的负值较大，而 TMM13i 的负值在所列系列中最大。但这并不意味着某个等级的器件就一定更好。而是说，器件等级的选择必须根据目标 Dk 值、电路尺寸、带宽、可接受的频率偏移以及生产公差等因素来决定。

射频设计中的温度拐点仿真

关键的Rogers TMM设计应在温度拐角处进行仿真，而不仅仅是在室温下进行仿真。模型应包含介电常数（Dk）容差、介电常数温度系数（TCDk）、介质厚度容差、铜厚度、表面光洁度、蚀刻容差和元件容差。对于功率射频电路，还应考虑导体损耗和器件发热，因为有源器件下方的局部温度可能高于环境温度。

一个实用的仿真方案通常包括正常工况、高温工况和低温工况。对于滤波器，工程师应检查中心频率、带宽、插入损耗和回波损耗。对于天线，工程师应检查谐振频率、匹配度、增益和方向图稳定性。对于相控阵或时序敏感网络，应检查相位长度和通道间匹配度。

高Q值和窄带灵敏度

带宽越窄，介电常数稳定性就越重要。高Q值谐振器或窄带通滤波器在宽带互连中可能出现的轻微频率偏移都可能导致其失效。因此，微波滤波器、雷达前端、频率选择网络和天线馈电结构通常指定使用罗杰斯TMM温度稳定型PCB。这种材料有助于减少漂移，但最终的稳定性仍然取决于整个设计：层压板、铜箔、阻焊层策略、表面处理、封装负载、元件布局和组装工艺。

CTE匹配和镀通孔可靠性

电气稳定性只是耐高温PCB要求的一半。电路板还必须能够承受热胀冷缩。Rogers TMM材料的热膨胀系数接近铜，这有助于构建可靠的镀通孔结构，并降低组装和运行过程中的应力。

TMM层压板中铜匹配膨胀系数

当PCB受热时，铜和介质材料会膨胀。如果它们的膨胀率差异很大，应力就会在铜-介质界面和镀孔内部累积。在传统的膨胀率不匹配的情况下，反复的热循环会导致铜层疲劳、界面弱化或产生微裂纹。TMM的铜匹配膨胀特性可以减少这种膨胀率不匹配，从而支持更稳定的多层板和通孔镀层性能。

通过桶形结构、地栅和热阵列

射频电路板通常比普通控制电路板使用更多的过孔。微波PCB可能包含沿传输线密集的接地过孔栅栏、层间过渡过孔、功率器件下方的散热过孔、镀覆安装孔和屏蔽墙结构。每个过孔都必须经过正确的钻孔、清洁、镀覆和检验。一个小小的过孔可靠性问题都可能演变成射频问题，因为过孔不仅是直流连接，也是电场结构的一部分。

为了确保 Rogers TMM PCB 制造的可靠性，设计人员应在发布前审查过孔纵横比、环形圈、过孔到边缘的间距、铜平衡、过孔密度和电镀要求。对于厚 TMM 板或高可靠性项目，应提供代表性试样和微截面，以便在不破坏产品板的情况下验证制造质量。

混合叠层结构和热机械不匹配

一些射频产品会将罗杰斯TMM与其他材料结合使用，以控制成本、层数或机械结构。混合叠层结构虽然有效，但也会带来额外的风险，因为每种材料的膨胀系数、刚度、吸湿性能和加工极限可能各不相同。当TMM与FR-4、粘合材料、金属背衬或其他高频层压板结合使用时，应尽早评估叠层结构的对称性和热机械兼容性。稳定的TMM芯材无法弥补混合叠层结构平衡性差的问题。

温度稳定型TMM PCB的热设计

温度稳定性并不意味着PCB可以忽略热量。它意味着设计必须同时控制温度对电路板的电学影响以及热量在电路板上的物理传递。Rogers TMM层压板的热导率约为0.70至0.76 W/m·K（具体数值取决于等级），与许多低导热系数的微波基板相比，它能够更好地促进热量扩散。然而，PCB层压板只是散热路径的一部分。

元件向电路板和外壳的热传导

对于射频功率放大器、电阻终端、偏置网络和大电流电路，实际的热路径通常包括元件封装、焊点、铜焊盘、导热过孔、内部铜层、金属背衬、散热器或外壳。Rogers TMM PCB 的设计应确保热量能够高效地从器件区域散发出去。当功率器件具有高功耗或模块在密封外壳中运行时，仅靠铜箔覆盖通常是不够的。

功率放大器板要求

功率放大器电路板对PCB的电气和热性能提出了很高的要求。其布局需要稳定的匹配网络、短的射频接地、可控的阻抗、低损耗导体以及有效的散热路径。散热过孔应以易于制造的阵列形式布置，而不是简单地尽可能紧密地排列。如果过孔密度过高或孔质量差，可靠性可能会受到影响。最佳设计方案应在射频接地、散热、钻孔能力、电镀均匀性和组装良率之间取得平衡。

气温上升和局部热点

射频PCB的工作温度并不总是与产品数据手册中标明的环境温度相同。功率放大器晶体管、大功率电阻、稳压器或连接器焊点都可能产生局部高温区。这种局部温度会改变附近区域的介电常数（Dk），影响焊点并增加机械应力。对于关键设计，射频仿真、热仿真和机械可靠性评估应使用实际的局部温度，而不是单一的室温假设。

Rogers TMM PCB制造的制造控制

Rogers TMM 可采用常见的印刷电路板制造工艺，但必须控制工艺流程，以确保其符合陶瓷填充高频层压板的性能要求。制造商应充分了解射频要求和可靠性要求，尤其是在电路板包含严格的阻抗容差、密集的过孔、厚介质芯、金属背衬或认证样片等要求时。

材料可追溯性和堆叠控制

制造过程中应严格遵循工程部门批准的TMM等级、层压板厚度、铜箔、成品铜重量、表面光洁度和粘合材料。任何材料替换都可能影响介电常数（Dk）、厚度、阻抗、热漂移和机械应力。对于高可靠性项目，材料证书、批次可追溯性和制造记录的保存是产品要求的一部分，而非可选项。

陶瓷填充TMM的钻孔控制

TMM层压板含有陶瓷填料，因此钻孔参数和刀具状态至关重要。过高的刀具表面速度、过低的切屑负荷或磨损的钻头都会导致发热增加、刀具磨损加剧并降低孔壁质量。孔壁质量差会导致后续镀层缺陷或可靠性风险。对于过孔密集的射频电路板，钻孔质量应与长宽比、最小孔径、铜镀层厚度和微观截面验收标准一并评估。

铣削、边缘质量和尺寸精度

由于陶瓷填充层压板比标准FR-4层压板更容易磨损刀具，因此布线和轮廓加工也需要严格控制参数。边缘质量差不仅影响外观，还会影响机械配合、连接器安装、金属外壳接触或射频腔体性能。对于安装到机加工外壳或射频屏蔽罩中的电路板，应在制造前确认轮廓公差、插槽质量和边缘镀层要求。

电镀、去污和表面处理

可靠的Rogers TMM PCB取决于洁净的孔壁和均匀的镀铜层。工艺的选择应根据板厚、过孔结构、铜层厚度和组装环境而定。表面处理的选择应考虑可焊性、射频损耗、引线键合、储存寿命和组装方式。ENIG、浸银、浸锡、OSP裸铜以及其他表面处理工艺，根据频率、键合需求和环境暴露情况的不同，各有优缺点。

蚀刻容差和阻抗控制

射频线宽、铜层厚度和介质层厚度决定了最终的阻抗和相位特性。耐高温材料无法弥补蚀刻控制不佳的问题。PCB制造商应确认阻抗测试片的制作策略、走线宽度公差、铜层厚度控制以及最终检验方法。对于滤波器、耦合器和谐振器而言，间隙、线宽或铜层粗糙度的微小变化可能比普通传输线更为重要。

Rogers TMM 温度稳定型 PCB 的应用

Rogers TMM 在高频稳定性、机械可靠性和环境适应性要求较高的应用中最具价值。以下应用通常受益于采用温度稳定的 TMM PCB 规格。

雷达和相控阵射频模块

雷达系统需要稳定的相位、可预测的阻抗和可靠的接地。馈电网络、耦合器、分压器、滤波器和天线单元都可能对温度产生响应。Rogers TMM PCB 可以降低与介电常数 (Dk) 相关的漂移，同时确保接地栅和多层射频过渡中镀通孔的可靠性。对于相控阵系统而言，通道间的一致性通常与绝对性能同等重要。

卫星通信和航空航天电子

卫星通信和航空航天电子设备经常面临温度剧烈变化、振动、回流焊以及严格的文档要求。材料的可追溯性、稳定的介电常数、低热膨胀系数偏差以及可靠的镀层孔都有助于确保认证的可靠性。TMM 的热固性特性和与铜匹配的热膨胀系数使其适用于现场维修困难或不可能的高可靠性射频器件。

室外天线和通信系统

户外射频设备会受到阳光照射、寒冷夜晚、潮湿环境、外壳应力以及季节变化的影响。当基板温度变化时，天线谐振、回波损耗和馈电网络相位可能会发生偏移。Rogers TMM 温度稳定型 PCB 与合理的天线设计、密封、连接器控制和外壳设计相结合，有助于保持设备的稳定性能。

微波滤波器、耦合器和谐振器

微波滤波器和谐振器对介电常数 (Dk)、铜材几何形状和外壳效应非常敏感。在窄带滤波器中，尺寸或介电常数的微小变化都可能导致中心频率偏移。TMM（热熔材料）技术可以减少热漂移的主要来源之一，而可控蚀刻和射频检测则有助于保持最终响应。对于高介电常数的微型化滤波器，应同时考虑铜材等级和制造公差。

功率射频和高热负载组件

功率射频板需要稳定的匹配网络和可靠的散热。热熔胶的导热性和机械稳定性固然重要，但完整的散热路径必须经过精心设计，包括铜箔、过孔、金属背衬和外壳接触。在生产过程中，应记录装配曲线和返工限值，以避免电路板承受不受控制的热应力。

资格认证、测试和文档编制

应根据产品风险等级验证罗杰斯TMM PCB的温度稳定性。用于实验室验证的原型可能需要进行基本材料确认和阻抗检测。用于航空航天、雷达或户外基础设施的生产电路板可能需要进行热应力测试、微切片分析、射频测试和完整的可追溯性分析。

热循环和热冲击规划

热循环和热冲击试验用于评估电路板在反复膨胀和收缩下的响应。所需的温度范围、保温时间和循环次数应根据产品环境或客户规格确定。试验目的是验证镀层孔、铜界面、焊点和射频性能在应力测试后是否仍符合要求。

显微切片和镀孔检测

微切片分析对于验证钻孔和电镀质量至关重要。试样可以代表关键孔径、纵横比、层间过渡和过孔结构。检测可以确认铜镀层厚度、孔壁状况、环形圈质量以及热应力后的裂纹迹象。对于高可靠性热机械制造（TMM）PCB，应力处理前后的微切片分析可以有力地证明制造过程得到了有效控制。

温度下的阻抗和射频性能

应使用测试片验证受控阻抗，但仅凭测试片可能无法证明功能性射频电路在不同温度下保持稳定。对于滤波器、天线、馈电网络和相位敏感电路，可能需要在热角和冷角进行射频测试。验收标准应明确允许的偏移量，例如中心频率偏移、回波损耗、插入损耗、增益变化或相位差。

重复生产的文档

可重复生产需要的不仅仅是首件检验。供应商应保存叠层记录、物料批次信息、工艺流程单、检验报告、阻抗测试结果以及客户要求的任何认证数据。当现场出现问题时，这些文档有助于区分设计偏差、制造缺陷、装配损坏和环境过载等原因。

Rogers TMM 温度稳定型 PCB RFQ 核对清单

清晰明确的询价单可以减少工程延误，并避免供应商猜测。对于罗杰斯TMM温度稳定型PCB，报价包应包含电气和可靠性两方面的要求。

材料和堆叠信息

• 罗杰斯TMM的确切等级：TMM3、TMM4、TMM6、TMM10、TMM10i或TMM13i。
• 介质层厚度、成品板厚度和层数。
• 铜重量、铜箔用量和成品铜厚度。
• 如果使用其他材料，则需提供粘合材料或混合叠层结构的详细信息。
• 表面光洁度要求以及任何引线键合或可焊性要求。

射频和电气要求

• 可控的阻抗值和容差。
• 工作频段和关键射频功能。
• 如适用，需满足插入损耗、回波损耗、相位匹配或谐振要求。
• 阻抗测试片要求和射频测试片要求。
• 射频线路、滤波器或天线结构附近的阻焊层限制。

机械和可靠性要求

• 工作温度范围和存储温度范围。
• 热循环、热冲击、焊锡浮焊或回流焊模拟要求。
• 最小孔径、通孔纵横比和镀层厚度要求。
• 如有需要，可提供应力前后的显微切片标准。
• 材料可追溯性、证书和检验报告要求。
• 原型、认证或生产状态。

商业和生产信息

• 原型数量、生产预测和面板化偏好。
• 目标交货周期和可接受的替代材料（如有）。
• 组装过程中可能接触到无铅回流焊、返工、连接器焊接或导线键合等工艺。
• 特殊包装、保质期、清洁度或出口文件要求。

对于买家而言，最重要的原则很简单：不要在没有明确定义其背后的工程要求的情况下，就直接提出“Rogers TMM PCB”的要求。温度稳定性必须转化为材料等级、叠层结构、公差、检验和认证要求。这正是普通射频板报价与可靠的Rogers TMM温度稳定PCB之间的区别所在。

Rogers TMM 温度稳定型 PCB 常见问题解答

Rogers TMM 是否适用于温度稳定的射频 PCB？

是的。Rogers TMM层压板采用低介电常数热系数和与铜匹配的热膨胀系数设计，使其适用于需要稳定电气性能和可靠镀通孔的射频和微波PCB。

Rogers TMM 哪种等级的 Dk 漂移最低？

在所列系列值中，TMM6 的 TCDk 值非常低，约为 -11 ppm/°C，而 TMM4 的 TCDk 值也很低，约为 +15 ppm/°C。最佳等级并非仅由 TCDk 值决定，还必须满足目标 Dk 值、线宽、电路尺寸、带宽、损耗要求和可制造性等条件。

Rogers TMM 能否消除热可靠性风险？

不，Rogers TMM 改进了热可靠性的材料方面，但并不能消除工艺风险。钻孔质量、孔壁处理、铜镀层、长宽比、叠层平衡、组装暴露和检验等因素仍然决定着 PCB 的最终可靠性。

要对 Rogers TMM 温度稳定型 PCB 进行报价，需要哪些信息？

询价单应包含具体的TMM等级、介质层厚度、叠层结构、铜箔重量、表面光洁度、受控阻抗、工作温度范围、过孔结构、可靠性测试要求、材料可追溯性要求以及生产数量。如果电路是滤波器、天线或相位敏感网络，还应包含关键的射频性能指标。
